DaemonSet 逻辑结构分析

• CNCF • 24 分钟阅读

一、DaemonSet 简介

DaemonSet 是 Kubernetes 集群中一种特殊的工作负载控制器，用于确保集群中的每个节点（或符合特定条件的节点）都运行一个 Pod 副本。DaemonSet 主要用于部署系统级服务，如日志收集器、监控代理、网络插件等需要在每个节点上运行的组件。

DaemonSet 的主要特点：

  1. 节点全覆盖：默认情况下，DaemonSet 会在集群中的每个节点上创建一个 Pod
  2. 自动扩缩容：当节点加入或离开集群时，DaemonSet 会自动调整 Pod 数量
  3. 节点选择：通过节点选择器（nodeSelector）、节点亲和性（nodeAffinity）和污点容忍（tolerations）控制 Pod 在哪些节点上运行
  4. 更新策略：支持滚动更新（RollingUpdate）和替换更新（OnDelete）两种策略

二、DaemonSet 核心工作原理

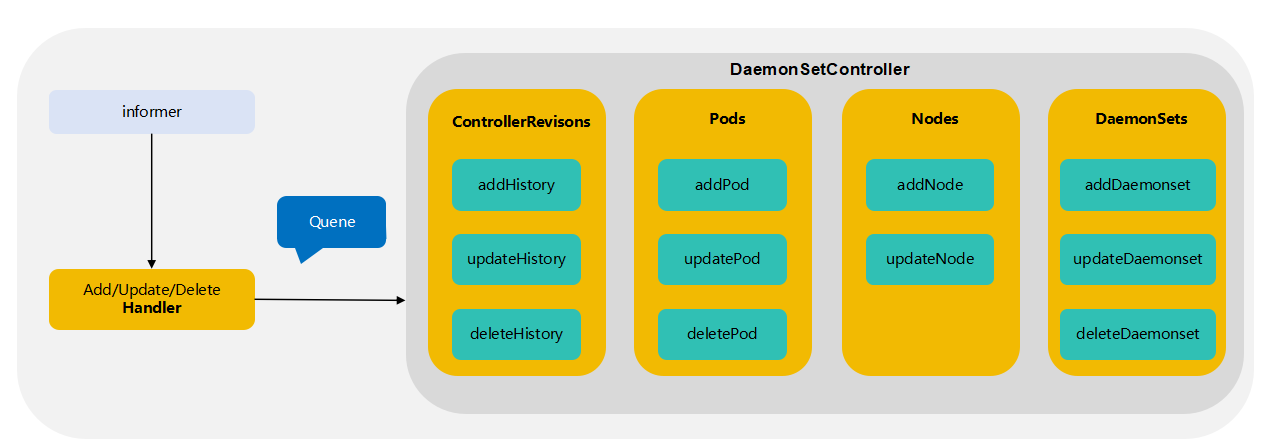

DaemonSet 核心工作原理

DaemonSet 控制器通过以下核心组件和流程实现其功能：

  • Informer：用于监听 DaemonSet、Pod、Node 等资源的变化
  • Queue：用于存储需要处理的 DaemonSet 资源键
  • Pods：用于创建和删除 Pod
  • Nodes： 用于需要部署的 node 清单管理
  • ControllerRevision：用于管理 DaemonSet 的版本历史
  • DaemonSets：DaemonSet 的主控制器，负责监听和同步 DaemonSet 资源

三、DaemonSet 创建流程图

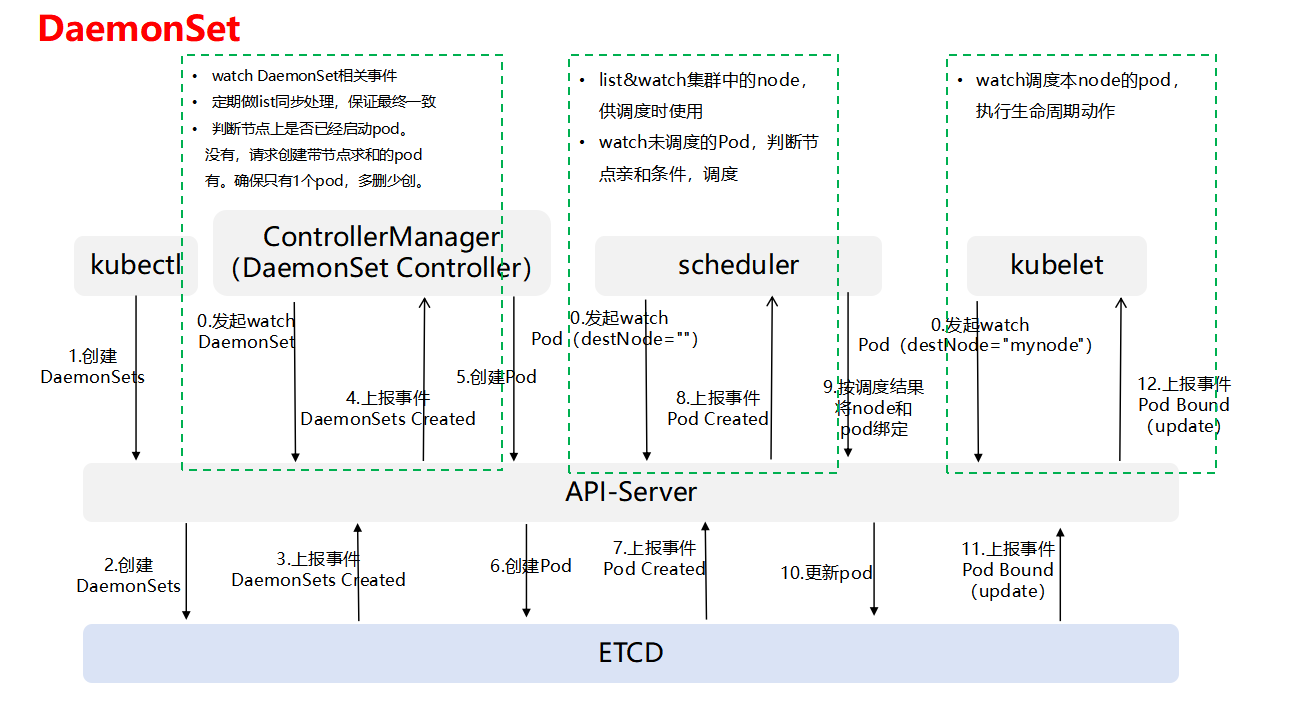

创建流程

DaemonSet 创建流程

  1. 用户通过 kubectl 客户端发起创建 DaemonSet 资源请求
  2. kube-apiserver 对请求进行鉴权、准入控制，然后将请求写入 etcd
  3. DaemonSet-controller 采用非阻塞式长连接 watch 机制实时获取 DaemonSet 资源对象信息，一旦集群中有 DaemonSet 变化（包括创建、更新、删除），则通过 kube-apiserver 获取 etcd 中相关 DaemonSet 资源对象
  4. kube-apiserver 将 DaemonSet 资源信息返回给 DaemonSet-controller 的 watch 接口长连接
  5. DaemonSet-controller 维护 DaemonSet 资源的生命周期，控制 pod 实例模板的数量、节点亲和性，将创建 pod 事件信息返回 kube-apiserver
  6. kube-apiserver 接收到 DaemonSet-Controller 返回的创建 pod 事件信息后，然后将创建请求事件写入到 etcd 存储中。
  7. Scheduler-Controller 采用非阻塞式长连接 watch 机制实时获取未调度 pod 资源对象信息，一旦集群中有 pod 没有目标节点，则通过 kube-apiserver 获取 etcd 中相关 pod 资源对象
  8. kube-apiserver 将 pod 资源信息返回给 Scheduler-Controller 的 watch 接口长连接
  9. Scheduler-Controller 根据打分，将节点和 pod 相互绑定，将新的 pod 信息返回 kube-apiserver
  10. kube-apiserver 接收到 Scheduler-Controller 返回的创建 pod 事件信息后，然后将创建请求事件写入到 etcd 存储中
  11. kubelet 通过 kube-apiserver 获取 etcd 中本节点相关 pod 资源对象
  12. kube-apiserver 将 pod 资源信息返回给 kubelet，根据订阅本节点的 pod 信息，控制 pod 实例生命周期。

四、DaemonSet 调度机制

1. 节点选择逻辑

DaemonSet 控制器通过 NodeShouldRunDaemonPod 函数判断节点是否应该运行 DaemonSet 的 Pod：

  • 节点选择器：检查节点是否匹配 DaemonSet 的 nodeSelector
  • 节点亲和性：检查节点是否满足 DaemonSet 的 nodeAffinity 规则
  • 污点容忍：检查 DaemonSet 是否容忍节点的污点
  • 资源约束：检查节点是否有足够的资源运行 Pod

2. Pod 创建机制

当确定节点应该运行 DaemonSet 的 Pod 后，控制器会：

  1. 创建 Pod 模板：基于 DaemonSet 的模板创建 Pod 定义
  2. 设置节点亲和性：为 Pod 设置节点亲和性，确保 Pod 调度到目标节点
  3. 批量创建：使用批处理方式创建 Pod，避免一次性创建过多 Pod 导致 kube-apiserver 压力过大

3. 更新策略

DaemonSet 支持两种更新策略：

  • RollingUpdate：默认策略，逐步更新 Pod，确保服务可用性
  • OnDelete：只有当用户手动删除旧 Pod 时，才会创建新 Pod

五、DaemonSet 工作负载管理操作

4.1 更新 DaemonSet 工作负载 Pod 实例

判断 DaemonSet 的更新策略：

  • 如果更新策略为 OnDelete，则不会自动触发更新行为，需要手动删除 Pod，系统对其进行重建更新。
  • 如果更新策略为 RollingUpdate，则根据配置的 maxSurge 和 maxUnavailable 参数进行滚动更新：
    • 当 maxSurge 为 0 时，控制器会先删除旧 Pod，然后在这些节点上创建新 Pod
    • 当 maxSurge 大于 0 时，控制器会先在节点上创建新 Pod（最多 maxSurge 个），然后删除旧 Pod
    • 滚动更新过程中会确保不可用的 Pod 数量不超过 maxUnavailable

最后检查 Pod 的信息是否与 DaemonSet 匹配，若不匹配则更新 Pod 的状态。如当前 DaemonSet 已关联 Pod，但是 Pod 标签不匹配则释放 Pod，重新新建 Pod 副本关联。

4.2 扩缩容 DaemonSet 工作负载 Pod 实例

DaemonSet 的扩缩容操作与其他控制器有所不同，因为它是基于节点的：

扩容操作：

当新节点加入集群时，DaemonSet 控制器会通过以下代码逻辑处理：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
func (dsc *DaemonSetsController) addNode(obj interface{}) {
    // 列出所有的 DaemonSet
    dsList, err := dsc.dsLister.List(labels.Everything())
    if err != nil {
        klog.V(4).Infof("Error enqueueing daemon sets: %v", err)
        return
    }
    node := obj.(*v1.Node)
    for _, ds := range dsList {
        // 判断节点是否应该运行该 DaemonSet 的 Pod
        if shouldRun, _ := NodeShouldRunDaemonPod(node, ds); shouldRun {
            // 将 DaemonSet 加入队列进行同步
            dsc.enqueueDaemonSet(ds)
        }
    }
}

同步过程中，控制器会执行以下操作：

  1. 获取节点列表：在 syncDaemonSet 函数中获取所有节点
  2. 判断节点是否应该运行 Pod：在 podsShouldBeOnNode 函数中判断
  3. 创建 Pod：在 syncNodes 函数中批量创建 Pod
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
func (dsc *DaemonSetsController) podsShouldBeOnNode(
    node *v1.Node,
    nodeToDaemonPods map[string][]*v1.Pod,
    ds *apps.DaemonSet,
    hash string,
) (nodesNeedingDaemonPods, podsToDelete []string) {
    shouldRun, shouldContinueRunning := NodeShouldRunDaemonPod(node, ds)
    daemonPods, exists := nodeToDaemonPods[node.Name]

    switch {
    case shouldRun && !exists:
        // 如果节点应该运行 DaemonSet Pod 但还没有，则标记为需要创建
        nodesNeedingDaemonPods = append(nodesNeedingDaemonPods, node.Name)
    // ... 其他逻辑
    }
    return nodesNeedingDaemonPods, podsToDelete
}

创建 Pod 时，控制器会设置节点亲和性，确保 Pod 调度到目标节点：

1
2
3
4
5
6
7
8
podTemplate := template.DeepCopy()
// 设置节点亲和性，确保 Pod 绑定到目标节点
podTemplate.Spec.Affinity = util.ReplaceDaemonSetPodNodeNameNodeAffinity(
    podTemplate.Spec.Affinity, nodesNeedingDaemonPods[ix])

// 创建 Pod
err := dsc.podControl.CreatePods(ctx, ds.Namespace, podTemplate,
    ds, metav1.NewControllerRef(ds, controllerKind))

缩容操作：

当节点从集群中移除时，DaemonSet 控制器会在同步过程中检测到，并执行以下操作：

  1. 检测节点是否存在：在 manage 函数中，控制器会获取所有节点的列表
  2. 清理不存在节点上的 Pod：通过 getUnscheduledPodsWithoutNode 函数识别并删除分配给不存在节点的 Pod
1
2
// 移除分配给不存在节点的未调度 Pod
podsToDelete = append(podsToDelete, getUnscheduledPodsWithoutNode(nodeList, nodeToDaemonPods)...)
  1. 删除 Pod：在 syncNodes 函数中批量删除 Pod
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
deleteWait := sync.WaitGroup{}
deleteWait.Add(deleteDiff)
for i := 0; i < deleteDiff; i++ {
    go func(ix int) {
        defer deleteWait.Done()
        if err := dsc.podControl.DeletePod(ctx, ds.Namespace, podsToDelete[ix], ds); err != nil {
            dsc.expectations.DeletionObserved(dsKey)
            if !apierrors.IsNotFound(err) {
                klog.V(2).Infof("Failed deletion, decremented expectations for set %q/%q", ds.Namespace, ds.Name)
                errCh <- err
                utilruntime.HandleError(err)
            }
        }
    }(i)
}
deleteWait.Wait()
  1. 更新状态：最后，控制器会更新 DaemonSet 的状态，确保状态与实际情况匹配
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
func (dsc *DaemonSetsController) updateDaemonSetStatus(ctx context.Context, ds *apps.DaemonSet, nodeList []*v1.Node, hash string, updateObservedGen bool) error {
    // 获取节点到 Pod 的映射
    nodeToDaemonPods, err := dsc.getNodesToDaemonPods(ctx, ds)
    if err != nil {
        return fmt.Errorf("couldn't get node to daemon pod mapping for daemon set %q: %v", ds.Name, err)
    }

    // 计算各种状态指标
    var desiredNumberScheduled, currentNumberScheduled, numberMisscheduled, numberReady, updatedNumberScheduled, numberAvailable int
    now := dsc.failedPodsBackoff.Clock.Now()
    for _, node := range nodeList {
        shouldRun, _ := NodeShouldRunDaemonPod(node, ds)
        scheduled := len(nodeToDaemonPods[node.Name]) > 0

        if shouldRun {
            desiredNumberScheduled++
            if scheduled {
                currentNumberScheduled++
                // 计算其他状态指标...
            }
        } else {
            if scheduled {
                numberMisscheduled++
            }
        }
    }

    // 更新状态
    err = storeDaemonSetStatus(ctx, dsc.kubeClient.AppsV1().DaemonSets(ds.Namespace), ds, desiredNumberScheduled, currentNumberScheduled, numberMisscheduled, numberReady, updatedNumberScheduled, numberAvailable, numberUnavailable, updateObservedGen)
    return err
}

4.3 删除 DaemonSet 工作负载 Pod 实例

DaemonSet 控制器在以下情况下会删除 Pod 实例：

  1. 节点移除：当节点从集群中移除时，控制器会删除该节点上的 Pod
  2. 更新操作：在滚动更新过程中，控制器会删除旧版本的 Pod
  3. 节点选择器变化：当节点不再满足 DaemonSet 的节点选择规则时，控制器会删除该节点上的 Pod
  4. Pod 失败：当 Pod 处于 Failed 状态时，控制器会删除并重建该 Pod

以下是 syncNodes 函数中删除 Pod 的核心逻辑：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
func (dsc *DaemonSetsController) syncNodes(ctx context.Context, ds *apps.DaemonSet, podsToDelete, nodesNeedingDaemonPods []string, hash string) error {
    // ...
    deleteWait := sync.WaitGroup{}
    deleteWait.Add(deleteDiff)
    for i := 0; i < deleteDiff; i++ {
        go func(ix int) {
            defer deleteWait.Done()
            if err := dsc.podControl.DeletePod(ctx, ds.Namespace, podsToDelete[ix], ds); err != nil {
                dsc.expectations.DeletionObserved(dsKey)
                if !apierrors.IsNotFound(err) {
                    klog.V(2).Infof("Failed deletion, decremented expectations for set %q/%q", ds.Namespace, ds.Name)
                    errCh <- err
                    utilruntime.HandleError(err)
                }
            }
        }(i)
    }
    deleteWait.Wait()
    // ...
}

4.4 DaemonSet 版本管理

DaemonSet 使用 ControllerRevision 来管理版本历史，实现版本回滚功能：

  1. 版本创建：当 DaemonSet 模板发生变化时，控制器会创建新的 ControllerRevision
  2. 版本清理：根据 revisionHistoryLimit 参数清理旧的版本历史
  3. 版本回滚：通过回滚到指定的 ControllerRevision 实现 DaemonSet 的版本回滚

以下是 constructHistory 函数的核心逻辑：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
func (dsc *DaemonSetsController) constructHistory(ctx context.Context, ds *apps.DaemonSet) (cur *apps.ControllerRevision, old []*apps.ControllerRevision, err error) {
    // ...
    currRevision := maxRevision(old) + 1
    switch len(currentHistories) {
    case 0:
        // Create a new history if the current one isn't found
        cur, err = dsc.snapshot(ctx, ds, currRevision)
        if err != nil {
            return nil, nil, err
        }
    default:
        cur, err = dsc.dedupCurHistories(ctx, ds, currentHistories)
        if err != nil {
            return nil, nil, err
        }
        // Update revision number if necessary
        if cur.Revision < currRevision {
            toUpdate := cur.DeepCopy()
            toUpdate.Revision = currRevision
            _, err = dsc.kubeClient.AppsV1().ControllerRevisions(ds.Namespace).Update(ctx, toUpdate, metav1.UpdateOptions{})
            if err != nil {
                return nil, nil, err
            }
        }
    }
    return cur, old, err
}
