当创建一个 StatefulSet 后，Kubernetes 会发生什么？

一、StatefulSet 介绍

• StatefulSet 是用来管理有状态应用的工作负载对象，StatefulSet 管理基于相同容器规约的一组 Pod，使用持久标识符为工作负载 Pod 提供持久存储。和 Deployment 类似，也属于副本控制器，但和 Deployment 不同的是， StatefulSet 为它们的每个 Pod 维护了一个有粘性的 ID。无论该类 Pod 的生命周期如何变化，每个 Pod 的标识符 ID 不会变化。另外还支持服务实例有序部署和扩展，并提供有状态应用程序所需的有序启动和终止策略
• StatefulSet 工作负载之间使用 Headless Service 来定义 Pod 网路标识，生成可解析的 DNS 域名名称记录，用于同一 StatefulSet 工作负载彼此 Pod 之间的通信。

二、StatefulSet 工作负载访问方式

与其他的工作负载（如 Deployment）的对外访问方式相似，但有所区别。Deployent 工作负载使用 service（带有 IP 地址的服务）提供对外服务访问，但在一些特殊场景中，客户端访问不需要 Kubernetes 中 service 实现的负载均衡功能，而是由客户端直接去发现/选择服务端的后端实例访问，就需要一种特殊的服务”Headless service”。这是一种没有访问入口（即 service 没有 IP 地址）的 service。kube-proxy 不会为这种类型的 service（Headless service）创建 iptables/ipvs 转发规则。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49

apiVersion: v1
kind: Service
metadata:
  name: nginx
  labels:
    app: nginx
spec:
  ports:
  - port: 80
    name: web
  clusterIP: None
  selector:
    app: nginx
---
apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: web
spec:
  selector:
    matchLabels:
      app: nginx # 必须匹配 .spec.template.metadata.labels
  serviceName: "nginx"
  replicas: 3 # 默认值是 1
  minReadySeconds: 10 # 默认值是 0
  template:
    metadata:
      labels:
        app: nginx # 必须匹配 .spec.selector.matchLabels
    spec:
      terminationGracePeriodSeconds: 10
      containers:
      - name: nginx
        image: registry.k8s.io/nginx-slim:0.8
        ports:
        - containerPort: 80
          name: web
        volumeMounts:
        - name: www
          mountPath: /usr/share/nginx/html
  volumeClaimTemplates:
  - metadata:
      name: www
    spec:
      accessModes: [ "ReadWriteOnce" ]
      storageClassName: "my-storage-class"
      resources:
        requests:
          storage: 1Gi

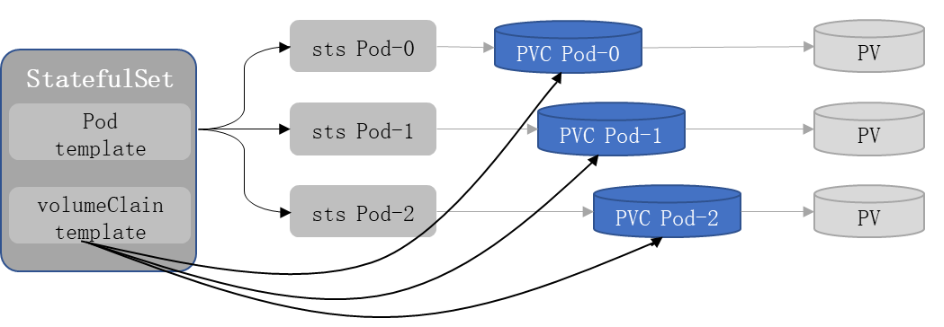

其中 StatefulSet 关联的 Pod 与 PVC、PV 的关系如下图：

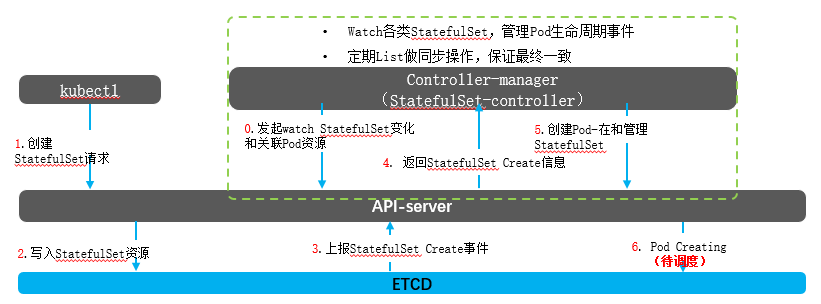

三、StatefulSet 工作负载创建流程

1. 用户通过 kubectl 客户端发起创建 StatefulSet 资源对象请求至 kube-apiserver。
2. kube-apiserver 对请求用户鉴权、准入控制操作，然后将该请求事件写入到 etcd 存储中。
3. 考虑到 StatefulSet-controller 采用非阻塞式长连接 watch 机制实时获取 StatefulSet 资源对象信息，一旦集群中有 StatefulSet 变化（包括创建、更新、删除），则通过 kube-apiserver 获取 etcd 中相关 StatefulSet 资源对象。
4. kube-apiserver 将 StatefulSet 资源返回给 StatefulSet-controller 的 watch 接口长连接。
5. StatefulSet-controller 维护 StatefulSet 的生命周期状态，并通过 StatefulSet 的模板确定副本数量，根据副本数量依序（0、1….N-1）创建 Pod 副本。
6. kube-apiserver 接收到 StatefulSet-controller 创建结果后，更新 etcd 存储中的 StatefulSet 状态信息和 Pod 创建事件。

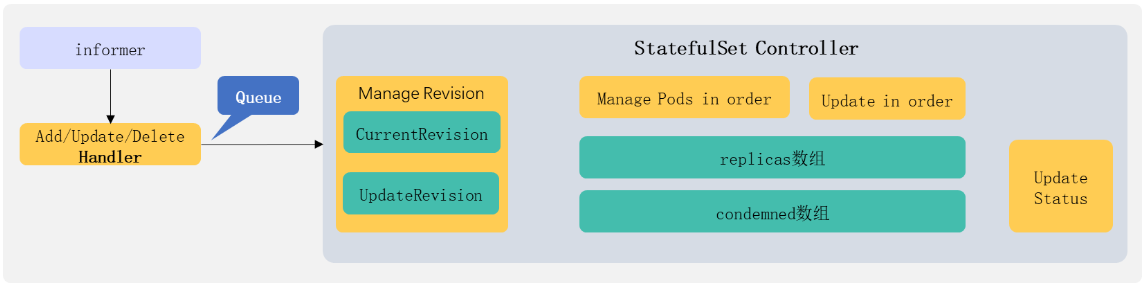

四、StatefulSet-Controller 工作原理

在 StatefulSet 中，Informer 和 Event Handler 是两个重要的组件

• informer： 是一个 Kubernetes API 客户端，用于监视 Kubernetes API 中的资源对象的变化并更新到本地缓存中。当资源对象的状态发生变化时，Informer 会触发 Event Handler。
• Event Handler： 是一个回调函数，用于处理 Informer 发出的事件，Event Handler 会根据事件的类型，执行相应的操作。
• Manage Revision： 用于标识 StatefulSet 的每个更新版本，通过 Manage Revision，可以查看 StatefulSet 的更新历史，以便在需要时回滚到先前的版本。
• Manger pods in order： 管理 StatefulSet 中 Pod 的启动顺序，
• Update in order： 有序的更新 Pod。查看 Pod 期望的状态是否符合要求，不满足则删除重建，
• Update Status： 管理 StatefulSet 对象的更新状态。
• replicas 数组 ：存放可用 Pod 的 ord 值（Pod 名称中 ID 标识符），（0 <= ord < Spec.replicas）
• condemned 数组 ：存放需要删除 Pod 的 ord 值（Pod 名称中 ID 标识符），（ord >= Spec.replicas）
• 创建 StatefulSet 工作负载 Pod 实例

判断 StatefulSet 的管理策略：

• 若实例管理策略为 并行策略 ，则遍历 replicas 数组，所有 Pod 同步创建，不区分启动先后顺序。
• 若实例管理策略为 有序策略 ，遍历 replicas 数组，依序（0、1….N-1）创建 Pod。需确保 replicas 数组中的前一个 Pod 处于 runing 或 ready 状态。方可创建下一个 Pod。
• 最后检查 Pod 的信息是否与 StatefulSet 匹配，若不匹配则更新 Pod 的状态。如当前 StatefulSet 已关联 Pod，但是 Pod 标签不匹配则释放 Pod，重新新建 Pod 副本关联。

4.1 更新 StatefulSet 工作负载 Pod 实例

1. 判断 StatefulSet 的更新策略：
2. 如果更新策略为 OnDelete ，则不会自动触发更新行为，需要手动删除 Pod，系统对其进行重建更新。
3. 如果更新策略为 RollingUpdate ，则不再关注实例管理策略。都是按顺序进行处理且等待当前 Pod 删除成功后才继续小于上一个 Pod 顺序号的 Pod。
4. 最后检查 Pod 的信息是否与 StatefulSet 匹配，若不匹配则更新 Pod 的状态。如当前 StatefulSet 已关联 Pod，但是 Pod 标签不匹配则释放 Pod，重新新建 Pod 副本关联。

4.2 扩缩容 StatefulSet 工作负载 Pod 实例

扩容操作 ：

1. 更新 StatefulSet 的状态信息，将新建 Pod 的信息写入到 replicas 队列和 condemned 队列中。
2. 遍历 replicas 数组，确保 replicas 数组中的 Pod 处于 runing 或 ready 状态。发现 faild 状态的 Pod 删除重建，对未创建的 Pod 则直接创建。
3. 最后检查 Pod 的信息是否与 StatefulSet 匹配，若不匹配则更新 Pod 的状态。如当前 StatefulSet 已关联 Pod，但是 Pod 标签不匹配则释放 Pod，重新新建 Pod 副本关联。

缩容操作：

1. 更新 StatefulSet 的状态信息。
2. 遍历 condemned 数组，确保 replicas 数组中的 Pod 处于 runing 或 ready 状态。发现 faild 状态的 Pod 删除重建，对未创建的 Pod 则直接创建。然后按 Pod 名称标识符由大至小逆序删除 condemned 数组中若干个 Pod
3. 最后检查 Pod 的信息是否与 StatefulSet 匹配，若不匹配则更新 Pod 的状态。如当前 StatefulSet 已关联 Pod，但是 Pod 标签不匹配则释放 Pod，重新新建 Pod 副本关联。

4.3 删除 StatefulSet 工作负载 Pod 实例

如下 processCondemned 函数主要介绍删除 StatefulSet 工作负载 Pod

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

func (ssc *defaultStatefulSetControl) processCondemned(ctx context.Context, set *apps.StatefulSet, firstUnhealthyPod *v1.Pod, monotonic bool, condemned []*v1.Pod, i int) (bool, error) {
	logger := klog.FromContext(ctx)
	if isTerminating(condemned[i]) {
		if monotonic {
			logger.V(4).Info("StatefulSet is waiting for Pod to Terminate prior to scale down",
				"statefulSet", klog.KObj(set), "pod", klog.KObj(condemned[i]))
			return true, nil
		}
		return false, nil
	}
	if !isRunningAndReady(condemned[i]) && monotonic && condemned[i] != firstUnhealthyPod {
		logger.V(4).Info("StatefulSet is waiting for Pod to be Running and Ready prior to scale down",
			"statefulSet", klog.KObj(set), "pod", klog.KObj(firstUnhealthyPod))
		return true, nil
	}
	if !isRunningAndAvailable(condemned[i], set.Spec.MinReadySeconds) && monotonic && condemned[i] != firstUnhealthyPod {
		logger.V(4).Info("StatefulSet is waiting for Pod to be Available prior to scale down",
			"statefulSet", klog.KObj(set), "pod", klog.KObj(firstUnhealthyPod))
		return true, nil
	}

	logger.V(2).Info("Pod of StatefulSet is terminating for scale down",
		"statefulSet", klog.KObj(set), "pod", klog.KObj(condemned[i]))
	return true, ssc.podControl.DeleteStatefulPod(set, condemned[i])
}

1. 该函数首先判断需要删除的 Pod 是否正在终止中，如果是，则根据是否为 Pod 管理策略 进行不同的处理。如果是有序策略，则会阻塞等待终止的 Pod 完全消失。如果不是有序策略，则直接返回，不做任何操作。
2. 如果需要删除的 Pod 不是第一个不健康的 Pod，且当前 Pod 管理策略 是 有序策略 ，则会阻塞等待其他不健康 Pod 变为 Running 和 Ready 状态或者变为 Available 状态。如果不是有序策略，则直接返回，不做任何操作。
3. 最后，如果需要删除的 Pod 不处于终止中，且满足删除条件，则会执行删除操作，并返回 true。否则，直接返回 false。
